Quando auditores técnicos ou fiscais visitam um centro de distribuição, dois documentos são frequentemente solicitados: laudo de levantamento topográfico e certificados de ensaios estruturais.
Sem esses documentos, a empresa não consegue comprovar que está operando em conformidade com as normas técnicas e de segurança.
Afinal, irregularidades no piso do armazém, estruturas desalinhadas e cargas aplicadas sem comprovação técnica têm algo em comum: todas geram riscos que podem resultar em multas, acidentes e paradas operacionais não planejadas.
O levantamento topográfico identifica irregularidades no nivelamento do piso e no posicionamento das estruturas.
Os ensaios estruturais comprovam que colunas, longarinas, fixações e conectores suportam as cargas aplicadas.
Juntos, esses serviços formam a base técnica para garantir segurança, evitar passivo trabalhista e manter a operação funcionando sem interrupções.
Neste artigo, você vai entender como cada serviço funciona, por que eles são indispensáveis para a conformidade e como reduzem riscos que afetam diretamente a continuidade do negócio.
O que é levantamento topográfico e por que ele é essencial em armazenagem?

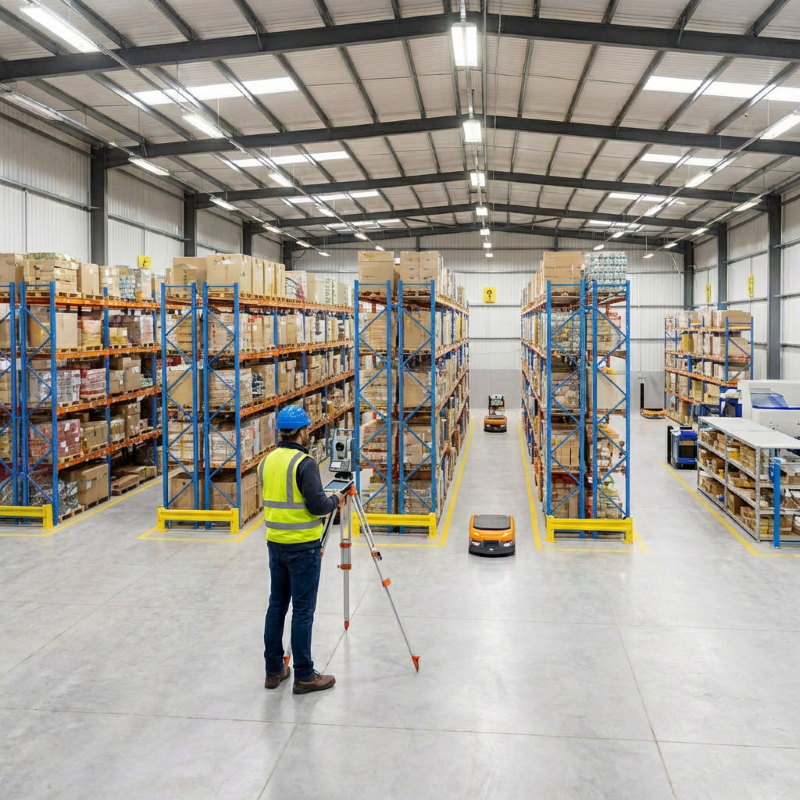

Levantamento topográfico é a medição precisa da edificação, do piso e das estruturas instaladas no armazém.
O objetivo é identificar irregularidades que comprometem a segurança operacional e a conformidade normativa.
No contexto de armazenagem, o levantamento topográfico avalia:
- Nivelamento do piso: Verifica se o piso apresenta desníveis, ondulações ou inclinações que comprometem a verticalidade das estruturas de armazenagem. Pisos irregulares causam sobrecarga em pontos específicos das colunas, aumentando o risco de colapso.
- Posicionamento das estruturas: Confirma se porta-paletes, drive-ins e outras estruturas estão posicionadas conforme projeto original. Desalinhamentos podem indicar problemas de fundação ou movimentação do piso ao longo do tempo.
- Curvas de nível: Mapeia o relevo do armazém com precisão milimétrica, gerando um mapa detalhado que serve como base para correções e ajustes futuros.
Esse serviço é especialmente importante em armazéns com mais de 5 anos de operação, onde movimentações de solo, recalques diferenciais e uso intensivo de empilhadeiras podem ter alterado as condições originais do piso.
A NBR 13133 estabelece os procedimentos técnicos para execução de levantamentos topográficos, o que garante que os dados coletados sejam confiáveis e possam ser usados em laudos técnicos e processos de conformidade.
Como os ensaios estruturais comprovam a segurança das estruturas?
Ensaios estruturais são testes de laboratório realizados em componentes das estruturas de armazenagem para comprovar que suportam as cargas especificadas em projeto.
O Centro Tecnológico Bertolini realiza oito tipos de ensaios conforme normas técnicas nacionais e internacionais:
- Ensaio de tração: Avalia a resistência de fixações e conexões sob esforços de tração.
- Ensaio de coluna curta: Testa a capacidade de carga de colunas em condições controladas de compressão.
- Ensaio de compressão em colunas: Mede a resistência à compressão axial de colunas completas.
- Ensaio de flexão em conectores: Verifica se conectores suportam cargas laterais sem deformação permanente.
- Ensaio de ligação com o piso: Comprova a resistência das fixações que prendem as estruturas ao piso.
- Ensaio de flexão em seções de colunas: Avalia comportamento de colunas sob cargas de flexão.
- Ensaio de cisalhamento em conectores e travas: Testa resistência ao cisalhamento de peças críticas.
- Ensaio de flexão em longarinas: Confirma que longarinas suportam cargas de paletes sem deformação excessiva.
Esses ensaios geram laudos técnicos que comprovam conformidade com a NBR 17150 e EN 15512, normas que estabelecem requisitos de segurança para sistemas de armazenagem estática tipo palete.
Vale alertar que as empresas que operam sem esses laudos ficam expostas a três riscos principais:
- multas por não conformidade em fiscalizações
- responsabilização civil e criminal em caso de acidentes
- paradas operacionais forçadas por embargos
Como levantamento topográfico e ensaios estruturais reduzem o passivo trabalhista?
Passivo trabalhista relacionado a acidentes em armazenagem é um risco real para empresas que operam sem conformidade técnica.
Quando um acidente envolvendo estruturas de armazenagem resulta em lesão ou fatalidade, a investigação técnica busca comprovar se a empresa tomou todas as medidas preventivas obrigatórias. Dois documentos são frequentemente solicitados:
- Laudo de levantamento topográfico: Comprova que a empresa monitorava as condições do piso e das estruturas.
- Certificados de ensaios estruturais: Demonstra que as estruturas foram dimensionadas e testadas conforme normas técnicas.
Sem esses documentos, a empresa fica em posição vulnerável em processos trabalhistas, pois não consegue comprovar que adotou medidas preventivas adequadas.
Além disso, a NR 12 (Segurança no Trabalho em Máquinas e Equipamentos) exige que equipamentos e estruturas sejam mantidos em condições seguras de operação. Por isso, levantamentos topográficos e ensaios estruturais são formas de comprovar essa conformidade de maneira objetiva e documentada.
Quando solicitar levantamento topográfico e ensaios estruturais?
Esses serviços não são apenas para armazéns novos. Operações em funcionamento também precisam deles em situações específicas:
- Após 5 anos de operação
Movimentações de solo e uso intensivo podem ter alterado o nivelamento do piso. - Antes de auditorias de segurança ou certificações
ISO 9001, ISO 45001 e outras certificações exigem comprovação de conformidade técnica. - Após acidentes ou incidentes
Para investigar causas e comprovar ações corretivas. - Antes de ampliações ou retrofit
Para confirmar que as condições do piso e das estruturas existentes suportam novos sistemas. - Em processos de due diligence
Compradores de imóveis logísticos exigem laudos técnicos para avaliar riscos. - Na compra de estruturas usadas
Para comprovar que componentes adquiridos de terceiros atendem requisitos de segurança.
A frequência ideal de levantamentos topográficos varia conforme o perfil da operação, mas o padrão de mercado recomenda revisões a cada 3 a 5 anos em armazéns de alto volume.
Confira também: 12 PRÁTICAS DE MANUTENÇÃO EM SISTEMAS DE ARMAZENAGEM COMPROVADAS – INFOGRÁFICO EXCLUSIVO.
FAQ – Perguntas frequentes sobre levantamento topográfico e ensaios estruturais
O que é levantamento topográfico e para que serve?
É a medição precisa do piso, estruturas e edificação do armazém para identificar irregularidades que comprometem a segurança. Serve para comprovar conformidade, detectar problemas antes que se tornem críticos e fornecer base técnica para correções.
Quais são os tipos de levantamento topográfico?
Existem três tipos principais: planimétrico (mede apenas dimensões horizontais), altimétrico (mede diferenças de nível e inclinações) e planialtimétrico (combina ambos, sendo o mais completo para armazenagem).
Levantamento topográfico é obrigatório por lei?
Não há obrigatoriedade legal específica, mas a NBR 17150 exige que estruturas sejam instaladas em pisos nivelados e sem irregularidades. O levantamento topográfico é a forma técnica de comprovar essa conformidade.
Quem pode fazer levantamento topográfico?
Apenas profissionais habilitados pelo CREA (engenheiros) ou CAU (arquitetos) com especialização em topografia. O laudo técnico deve ser acompanhado de ART para ter validade legal.
Conformidade técnica que protege pessoas, estruturas e negócios
Levantamento topográfico e ensaios estruturais não são meras burocracias. São investimentos em conformidade, segurança e continuidade operacional.
Na Bertolini Sistemas de Armazenagem, oferecemos serviços de topografia com equipamentos de alta precisão e ensaios estruturais realizados no Centro Tecnológico Bertolini, com capacidade para testar cargas de até 30 toneladas conforme normas NBR 17150 e EN 15512.
Cada serviço é executado por profissionais habilitados, com emissão de ART e documentação técnica completa para comprovar conformidade e segurança das suas estruturas.
